يتم تصنيع أدوات رفع الهيكل الفولاذي من قبل شركة Liweiyuan، وهي شركة متخصصة في تصنيع الهياكل الفولاذية في الصين. نحن نستخدم براعة رائعة ومواد خام عالية الجودة. يمكنك شراء منتجاتنا بثقة لأننا نبيعها مباشرة من المصنع.
1. قدرة تحميل أداة الرفع
على أساس وزن مكونات الهيكل الفولاذي (5-50 طن)، تم تحديد الحمولة المقدرة لأداة الرفع بما لا يقل عن 60 طن، مع عامل أمان ≥ 3.5. المواد المستخدمة هي الفولاذ منخفض السبائك Q355B مع قوة إنتاج ≥ 345 ميجا باسكال.
2. الشكل الهيكلي

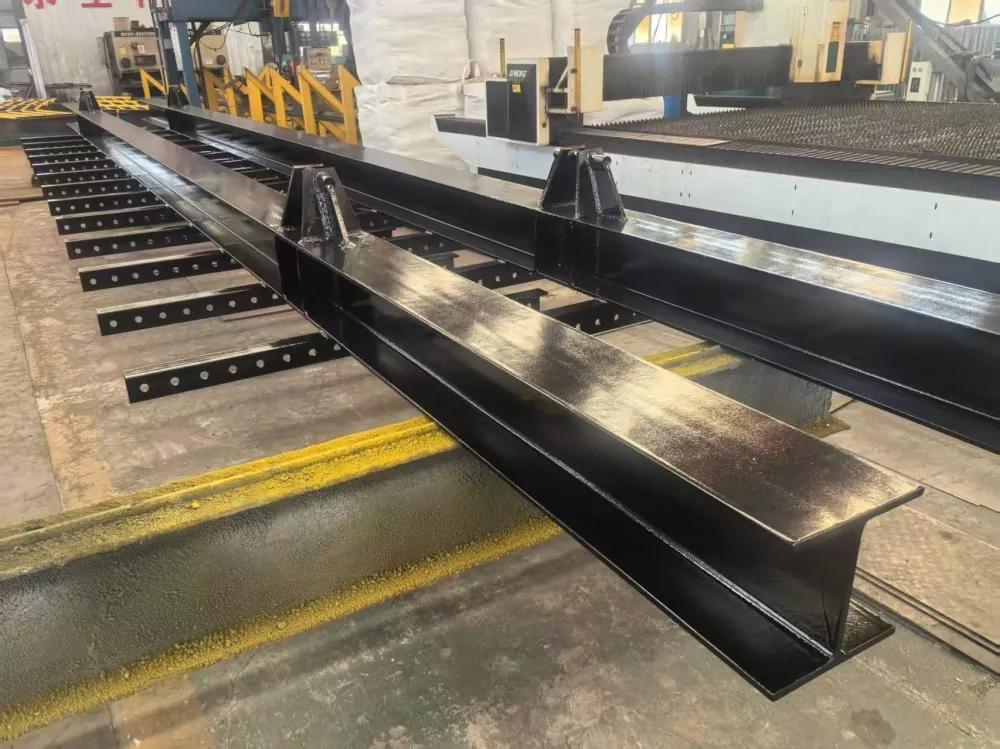

يتم استخدام هيكل إطار بوابة مزدوج نقطة الرفع، مع طول شعاع رئيسي قابل للتعديل يبلغ 11.5 مترًا. يتم استخدام فولاذ الزاوية 80*80Q355B في عقد رفع الأداة، مع إضافة أضلاع تقوية بسمك 16 مم في العقد.
3. طريقة الاتصال
تم تصميم عروات الرفع كهيكل لوحي مزدوج العروة بفتحة 50 مم وسمك 20 مم. يتم استخدام لحام الاختراق الكامل للشعاع (درجة اللحام 2)، مع ارتفاع ساق اللحام ≥ 12 مم.
1. مواصفات المواد الرئيسية
○ العارضة المتقاطعة: فولاذ بارتفاع 300×200×8×12

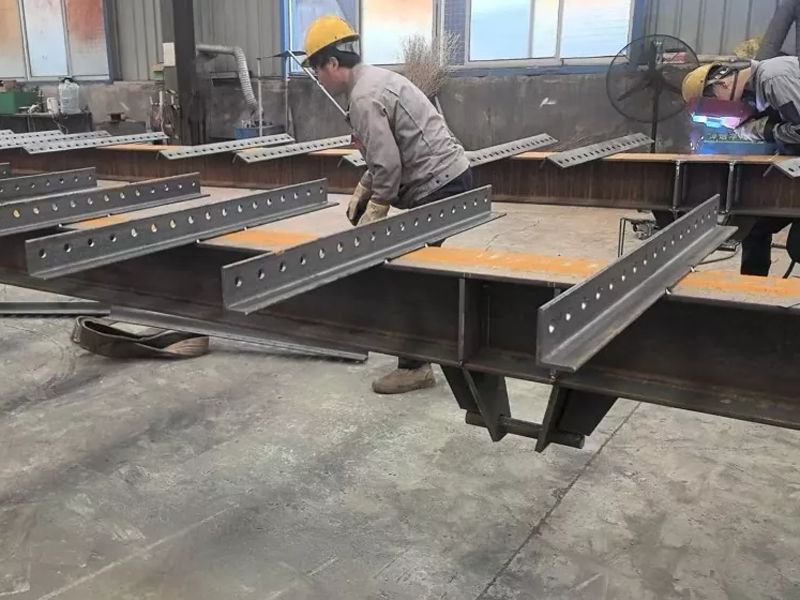

○ عقدة تعليق الأداة: زاوية فولاذية 80*80 Q355B
○ عروة الرفع: مقطوعة بالليزر من لوح فولاذي Q355B بسمك 20 مم
2. تكنولوجيا المعالجة
○ القطع: القطع بالليزر CNC، خشونة سطح القطع Ra ≥ 25μm

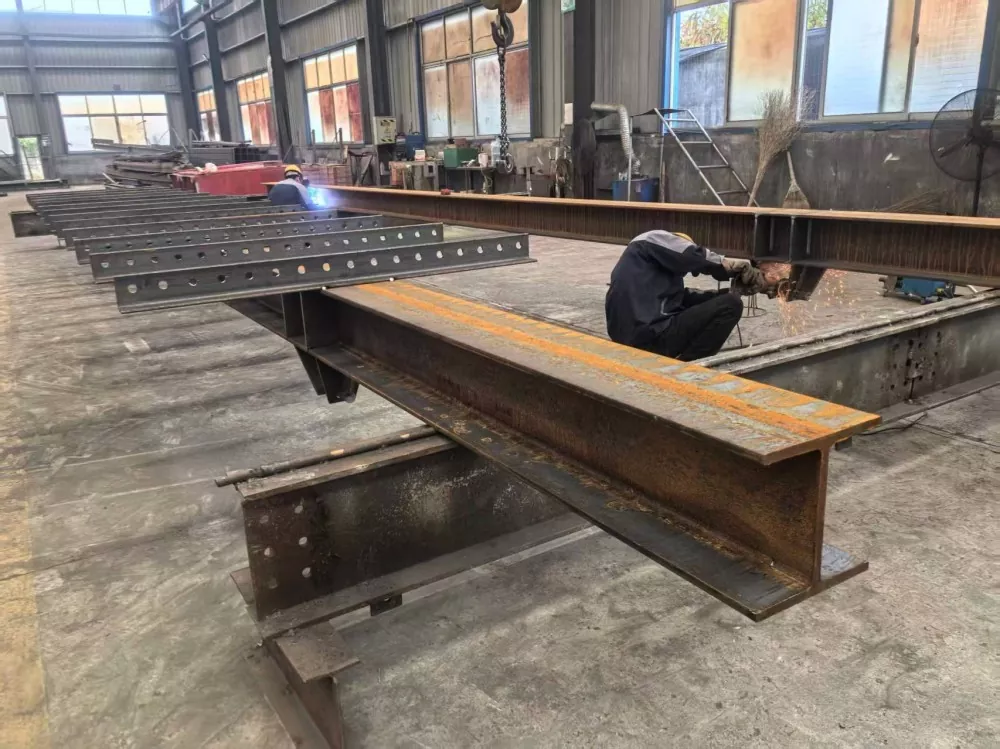

○ اللحام: اللحام المحمي بغاز ثاني أكسيد الكربون، سلك اللحام ER50-6، الحفاظ على الحرارة بعد اللحام عند 200 درجة مئوية لتخفيف الضغط
○ المعالجة الحرارية: تخضع عروات الرفع لعملية التبريد والتلطيف (الصلابة HB 200-230)
1. آلية العارضة المتقاطعة القابلة للتعديل
· يعتمد المفصل التلسكوبي على هيكل متداخل مع نطاق تعديل يصل إلى 500 مم. إنها مجهزة بثلاث مجموعات من فتحات دبوس التحديد (قطر 16 مم) ومجهزة بدبابيس تحديد موقع فولاذية 45# (مع دبابيس مضادة للسقوط).
· يتم تشحيم أسطح التلامس المنزلقة بشحم MoS₂، ويتم التحكم في الخلوص ضمن 0.5-1 مم.
2. مجموعة عروة الرفع
· تباعد 80 مم بين ألواح العروة، محمل أسطواني مدمج بقطر 55 مم (طراز NA4911)، مقعد المحمل وتداخل العروة (H7/R6)
· دبوس مصنوع من 40CrNiMoA، قطر 50 مم، مطلي بالكروم (سمك 0.05 مم)
3. أرجل دعم غير قابلة للانزلاق
· تم تركيب لوحة دعم مستطيلة مقاس 200×200×20 مم في الأسفل، مع أسنان مضادة للانزلاق مطحونة على السطح (عمق الأسنان 2 مم، المسافة بين الأسنان 5 مم).
· يمكن ضبط ارتفاع ساق الدعم بدقة باستخدام مسمار الضبط M42 (نطاق الضبط ±50 مم).
1. فحص اللحام
تخضع جميع اللحامات الرئيسية لاختبار الاختراق (PT) بنسبة 100%، وتخضع الوصلات على شكل حرف T لاختبار الموجات فوق الصوتية (UT) بنسبة 20%، واجتياز المستوى الأول.
انحراف الأبعاد لأرجل اللحام فيليه ± ± 1.5 مم، انحراف الاستقامة ≥2 مم / م.
2. التفاوتات الأبعاد
○ انحراف الشعاع بالطول الكامل: ±3 مم
○ انحراف تباعد نقطة الرفع: ±2 مم
○ العمودي الكلي: .51.5 مم/م
3. اختبار الأداء
○ اختبار الحمل المقدر: الحمل الثابت بمقدار 1.25 مرة من الحمل المقدر لمدة ساعة واحدة، والتشوه الدائم ≥0.1%.
○ اختبار الحمل الديناميكي: الحمل الدوري 1.1 مرة الحمل المقدر لمدة 50 ثانية. 0 مرات (التردد 0.5 هرتز)
1. تم تركيب جهاز الحماية من الحمل الزائد (موديل XZ-100، الدقة ±2%)، ويغلق دائرة الرفع تلقائيًا إذا تجاوز الحمل الزائد 10%.
2. تم تركيب نظام إنذار الصوت والضوء (جهد التشغيل DC24V)، ويطلق إنذارًا عندما ينخفض التحميل المسبق للمسمار بنسبة 15%.
3. جميع الأجزاء المتحركة المكشوفة مجهزة بشبكة واقية (حجم الشبكة ≥ 20mm)، منسوجة بسلك فولاذي مسحوب على البارد بقطر Φ4mm.

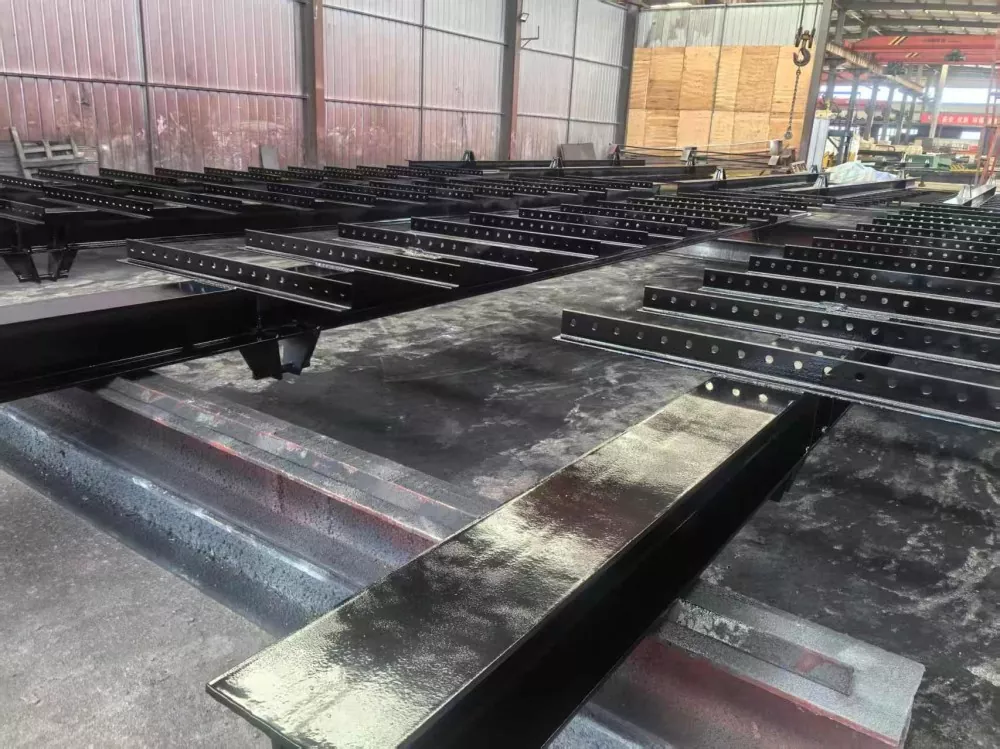

1. فحص المواد الخام ← القطع بالليزر CNC ← التصنيع (الطحن، الحفر) ← اللحام ← المعالجة الحرارية بعد اللحام ← الاستقامة ← التجميع ← التلميع ← المعالجة السطحية (السفع الرملي إلى درجة Sa2.5، مادة تمهيدية غنية بالزنك الإيبوكسي 80 ميكرومتر + طبقة علوية من المطاط المكلور 60 ميكرومتر).
2. نقاط التحكم الرئيسية في العملية: مراقبة تشوه اللحام (باستخدام التثبيت الصلب وطريقة التشوه العكسي)، يجب اتباع اختبار عزم الدوران للتحميل المسبق للمسمار (وفقًا لمواصفات GB/T 1231، مع التحكم في معامل عزم الدوران ضمن 0.11-0.15.
1. تقديم رسومات تصميم كاملة (بما في ذلك نماذج CAD ثلاثية الأبعاد)، وضمان المواد، وتقرير المعالجة الحرارية.
2. يجب أن يتضمن تقرير فحص الطرف الثالث: سجلات اختبار الخصائص الميكانيكية، ومخططات الاختبار غير المدمرة، وتقارير فحص الأبعاد.
3. قم بإرفاق دليل المستخدم والصيانة (بما في ذلك كتالوج الأجزاء ومخطط دورة التشحيم ودليل استكشاف الأخطاء وإصلاحها الشائع).
1. قبل كل استخدام، قم بفحص: حالة مسامير تحديد الموقع، وشقوق اللحام، وارتفاع درجة حرارة المحامل (أقل من 40 درجة مئوية)، وفعالية نظام الإنذار.
2. التحميل الزائد ممنوع منعا باتا. نطاق درجة حرارة التشغيل هو -20 درجة مئوية إلى 60 درجة مئوية، ولا تتجاوز سرعة الرياح القصوى 12 م/ث.
3. الصيانة الدورية: إجراء فحص شامل كل 50 عملية رفع أو كل ثلاثة أشهر، وإجراء معايرة الحمل سنويًا.
تاسعا. Liweiyuan جودة تصميم الهيكل الصلب
Liweiyuan Steel Structure هي شركة رائدة في تصنيع منتجات الهياكل الفولاذية المختلفة والمنتجات المعدنية في الصين. يمكننا تخصيص حلول المنتجات المعدنية المختلفة وتزويد العملاء بمنتجات الهياكل الفولاذية والمنتجات المعدنية عالية الجودة ومنخفضة التكلفة. يمكننا تزويد العملاء بالمواد وتصميمات الهياكل الفولاذية التي تتوافق مع المعايير الوطنية والإقليمية، بما في ذلك تلك الخاصة بالولايات المتحدة وأوروبا.
1. ماذا يحدث إذا ظهرت مشكلة تتعلق بجودة المنتج؟
إذا تلقينا تعليقات جيدة، فإننا نعد بالرد خلال 24 ساعة وتقديم حل خلال 48 ساعة. إذا كانت المشكلة بسبب خطأنا، فيمكننا تقديم إعادة صياغة مجانية، أو إعادة شحن سريعة (تكاليف الشحن التي نغطيها)، أو التعويض وفقًا للعقد، اعتمادًا على احتياجات العميل.
2. كيف نضمن جودة المنتج المتسقة؟ هل لدينا عملية فحص الجودة الشاملة؟
شركتنا حاصلة على شهادة ISO9001-2016 وتنفذ ثلاثة مستويات من فحص الجودة: تكوين الفولاذ واختبار القوة قبل وصول المواد الخام؛ يقوم موظفو مراقبة الجودة بإجراء عمليات التفتيش وتسجيل كل عملية إنتاج بشكل كامل؛ ويتم أرشفة بيانات الاختبار بالكامل ليسهل على العملاء الوصول إليها.
3. هل تتوافق منتجات الهياكل الفولاذية لدينا مع معايير الدخول للسوق المستهدف؟
إن أدوات رفع الهياكل الفولاذية Liweiyuan الخاصة بنا حاصلة على شهادة CE (معيار EN1090)، مما يضمن الامتثال لمتطلبات الاتحاد الأوروبي للسلامة وحماية البيئة وكفاءة الطاقة. تقارير الاختبار الكاملة متاحة.
4. ما هو وقت التسليم؟
وقت التسليم يعتمد على حجم وعدد المباني. بشكل عام، يتم التسليم في غضون 30 يومًا بعد استلام الدفع. يُسمح بالشحنات الجزئية للطلبات الكبيرة.
5. هل تقدمون خدمات التثبيت؟
سنزودك برسومات وأدلة بناء مفصلة لمساعدتك في بناء وتثبيت المبنى خطوة بخطوة.
