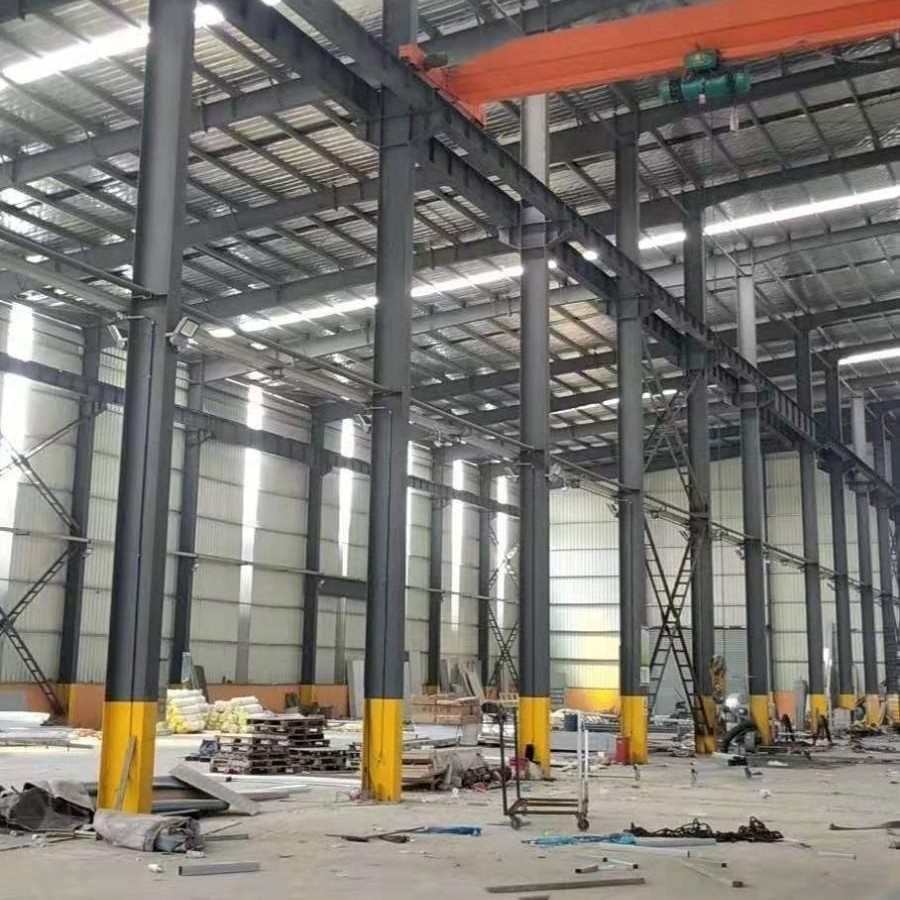

هيكل الصلبتمثل الهندسة قمة علوم البناء الحديثة ، حيث تجمع بين التصميم الدقيق والتصنيع من الدرجة الصناعية لإنشاء مباني مرنة وفعالة ومستدامة. بصفته قائد صناعة معتمد ISO 9001 و 1090 ،هيكل LWY الصلبيقدم لك حلول هندسة هيكل الصلب المبتكرة. دعنا نستكشف العناصر الأساسية الخمسة لهندسة هيكل الصلب.
البرنامج: Staad.Pro ، Tekla Structures ، SAP2000
المعايير المتوافقة: Eurocode 3 ، AISC 360 ، 4100
اعتبارات التحميل: الأحمال الميتة/الحية ،هيكل الصلبأحمال الرياح (EN 1991-1-4) ، الأحمال الزلزالية (IBC 2018) ، أحمال الثلج (EN 1991-1-3)
الدرجات الرئيسية: Q355B ، S355JR ، A572-50
حماية التآكل: جلفنة الساخنة (ISO 1461) ، طلاء PVDF ثلاثي الطبقات (120μM)
الحماية من الحرائق: طلاء مستنزف (تصنيف 120 دقيقة) ، لوحة أسمنت فيرميكوليت
تقنية القطع: قطع الليزر (سمك 30 ملم) ، شطرة البلازما (زاوية 45 درجة)
مراقبة الجودة: اختبار UT/MT (AWS D1.1) ، المسح ثلاثي الأبعاد (دقة 0.5 مم)
| عنصر | الانحراف المسموح به | طريقة القياس |
| عمود انتفاخ | H/500 ≤ 15mm | الليزر ثيودوليت |
| قطر ثقب الترباس | ± 1.0mm | GO/NO-GO المقاييس |
| شعاع الحدبة | L/1000 ≤ 10mm | خط السلسلة |
اتصالات مثبتة: براغي HSFG (الصف 10.9) ، مفاصل انزلاقية (μ = 0.5)
المفاصل الملحومة: لحامات أخدود CJP ، تحكم الحلق فيليه
أنواع الموصلات:هيكل الصلبإطار مقاوم اللحظ ، نظام تسوية متحدة المركز
التحقق من المؤسسة: وضع مرساة الترباس (± 2 مم) ، اختبار قوة الحشو (40 ميجا باسكال)
التثبيت المتسلسل: مصفوفة اختيار الرافعة (قدرة رفع 50-600 طن) ، متطلبات الدعم المؤقت
التحقق النهائي: قياس محاذاة الليزر ، اختبار الحمل الديناميكي
