وصف المنتج

تعد المنصات عالية الجودة لتوربينات الرياح البحرية العائمة من LWY Steel Structure بمثابة حلول هيكلية فولاذية قوية من الدرجة البحرية مصممة للبيئات التشغيلية القاسية في البحر المفتوح. تم تصميم المنصات من الفولاذ المقاوم للتآكل عالي القوة والتصميم الهيكلي الهيدروديناميكي الأمثل، وتوفر استقرارًا ممتازًا، ومقاومة للرياح والأمواج، وأداء مضاد للتعب في ظل الظروف البحرية المعقدة.

من خلال دمج تقنيات مقاومة الصدأ والتآكل والتعزيز الزلزالي، تدعم منصات الرياح البحرية لدينا التشغيل المستقر طويل المدى لتوربينات الرياح العائمة، وتقاوم بشكل فعال تأثير تيار المحيط، واهتزاز الرياح القوية وتآكل مياه البحر. تتميز هذه المنصات الفولاذية الموجهة من المصنع، المصممة خصيصًا لمشاريع الطاقة المتجددة البحرية، بسلامة هيكلية عالية وعمر خدمة طويل ومواصفات هيكلية قابلة للتخصيص، وتلبي معايير الهندسة البحرية الدولية الصارمة ومعايير بناء طاقة الرياح البحرية.

Platforms for Floating Offshore Wind Turbines

مواصفات المنتج

المعلمة	النطاق القياسي
درجة الصلب	Q355B / Q355D / S355 / A572 (لكل مشروع)
حياة التصميم	25 سنة
فئة التآكل	C5-M (آيزو 9223)
طلاء	الزنك الغني + الايبوكسي + البولي يوريثين / الجلفنة بالغمس الساخن 85+ ميكرومتر
تحضير السطح	السفع بالخردق إلى Sa 2.5 (ISO 8501-1)
معيار اللحام	إن آيزو 9606 / أوس D1.1
NDT	100% UT/RT على اللحامات التناكبية الأولية؛ MT على اللحامات فيليه
نوع المنصة	سطح خدمة التوربينات / منصة الانتقال / ممر الوصول
الأحمال	لكل مشروع: الأفراد والمعدات ومجموعات الأمواج/الرياح
وثائق	شهادات المواد، وخرائط اللحام، وتقارير الاختبارات غير التدميرية، وسجلات الطلاء

تحديات البيئة البحرية

تآكل رش الملح

يتم تصنيف أحمال الملح الجوي في المناطق البحرية على أنها C5-M، وهي فئة التآكل الأكثر خطورة في ISO 9223. ويفشل الفولاذ المطلي العادي في غضون بضع سنوات؛ تتطلب منصات توربينات الرياح البحرية العائمة حماية متعددة الطبقات منذ البداية.

تحميل الموجة والتعب

الهياكل العائمة لا تتوقف أبدًا عن الحركة. تؤدي الأحمال الدورية الناتجة عن الأمواج والرياح وتشغيل التوربينات إلى خلق ضغوط التعب التي تتطلب جودة اللحام وتصميم التفاصيل أعلى بكثير من معايير البناء.

قيود الوصول والصيانة

يتم قياس إعادة طلاء منصة على بعد 20 كيلومترًا من الشاطئ بأيام السفينة ونوافذ الطقس. يجب أن تكون الحماية من التآكل المطبقة في المصنع هي الحماية التي تدوم طويلاً.

المواد والحماية من التآكل

درجات الصلب

يتم تصنيع منصات توربينات الرياح البحرية العائمة من Q355B/Q355D، أو S355، أو ما يعادلها من الفولاذ الهيكلي البحري مع خصائص تأثير معتمدة للخدمة في درجات الحرارة المنخفضة، وفقًا لمواصفات المشروع.

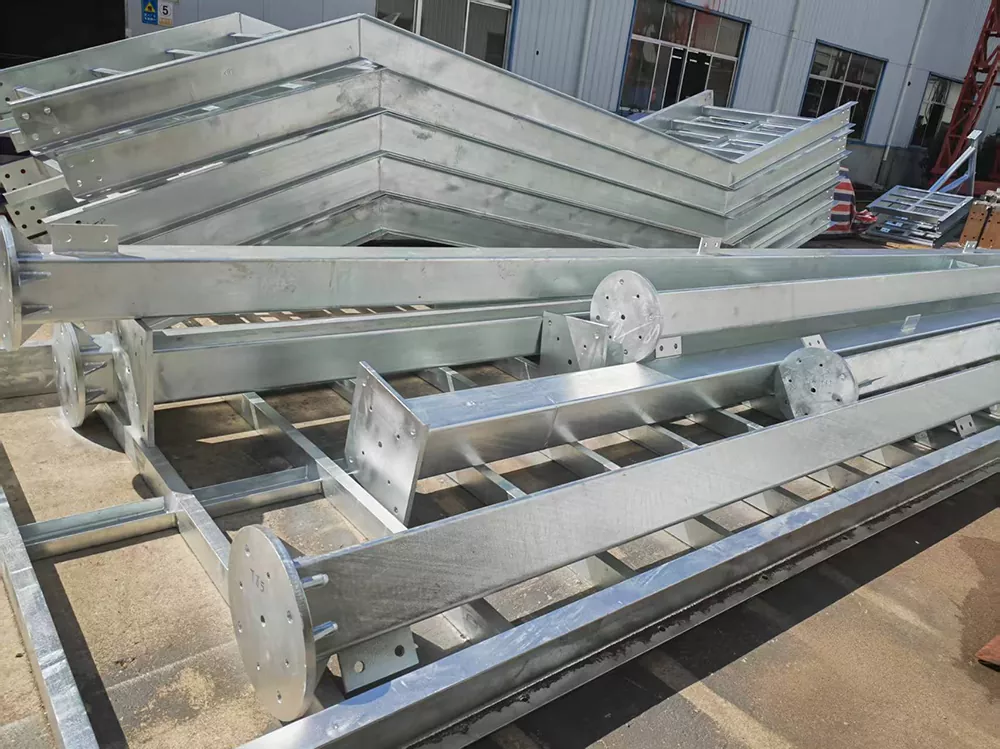

الجلفنة بالغمس الساخن

يتم جلفنة المنصات والممرات الأصغر حجمًا بالغمس الساخن وفقًا لمعايير ISO 1461 مع حد أدنى لسمك الزنك يصل إلى 85 ميكرومتر، مما يوفر عقودًا من الحماية بدون صيانة في الهواء البحري.

أنظمة الطلاء

تتلقى الهياكل الأولية الكبيرة نظام طلاء بحري: طبقة أولية غنية بالزنك، وإيبوكسي متوسط، وطبقة نهائية من البولي يوريثين أو البولي سيلوكسان، يتم تطبيقها عن طريق الرش بدون هواء بعد السفع بالخردق إلى Sa 2.5.

واجهة الحماية الكاثودية

يتم تفصيل المكونات التي تتصل بالهياكل المغمورة من أجل التوافق مع الأنودات المضحية وأنظمة التيار المؤثر، بما في ذلك الأنودات القابلة للحام عند تحديدها.

Platforms for Floating Offshore Wind Turbines

جودة التصنيع واللحام

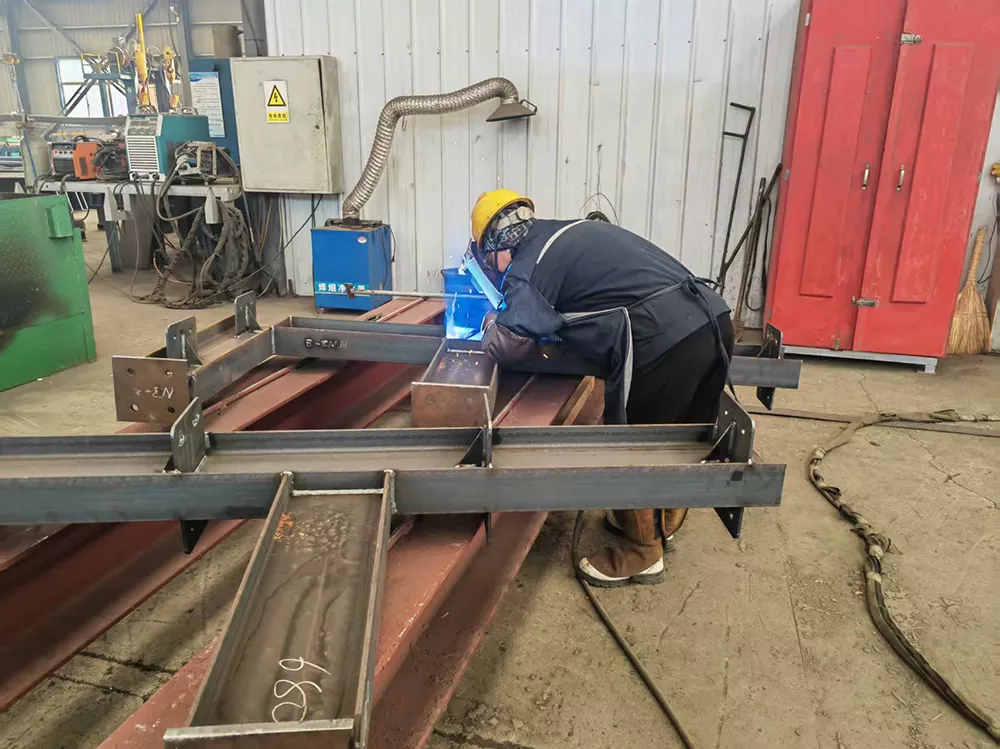

لحام

يتم تنفيذ جميع عمليات اللحام بواسطة عمال لحام معتمدين وفقًا لمعايير EN ISO 9606 أو AWS D1.1، مع إجراءات اللحام المؤهلة قبل الإنتاج.

اختبار غير مدمر

يتم فحص اللحامات التناكبية في الأعضاء الأساسية بنسبة 100% بالموجات فوق الصوتية أو الإشعاعية؛ يتم فحص لحام الشرائح بالجسيمات المغناطيسية على أساس أخذ العينات المتفق عليه مع العميل.

التحكم في الأبعاد

تحتوي أدوات التصنيع وتركيبات الفحص على أبعاد حرجة مثل التباعد بين مجموعات البراغي واستواء الشفة ضمن تفاوتات ضيقة، لذا فإن التجميع البحري يتم معًا دون إعادة العمل الميداني.

Platforms for Floating Offshore Wind Turbines

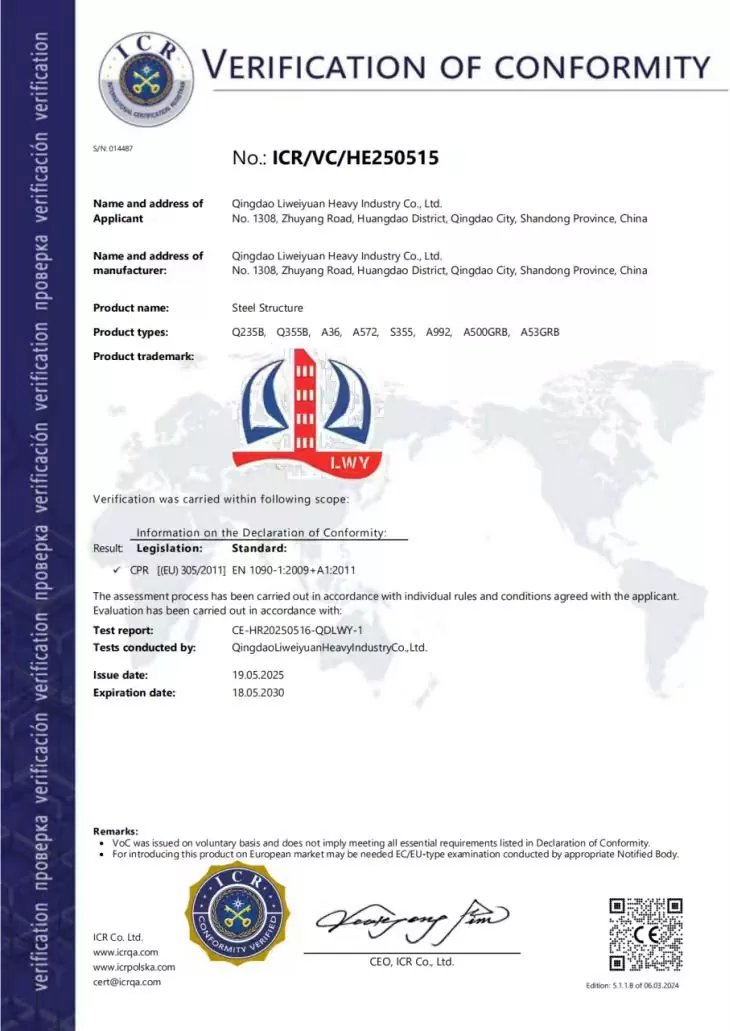

الشهادات ومعايير الجودة

Platforms for Floating Offshore Wind Turbines

التطبيقات

تقوم LWY Steel Structure بتصنيع منصات لتوربينات الرياح البحرية العائمة والمكونات ذات الصلة من أجل:

1. منصات خدمة وصيانة التوربينات

2. منصات الانتقال بين البرج والبدن العائم

3. ممرات الوصول، والهبوط، وتجميعات الدرابزين

4. إطارات دعم المعدات لأنظمة الإرساء والتحكم

5. هياكل دعم قاعدة طائرات الهليكوبتر والرافعة (حسب الطلب)

التعليمات

س 1: ما هي درجات الفولاذ التي تستخدمها لمنصات توربينات الرياح البحرية العائمة؟

A1: مكافئات Q355B/Q355D أو S355 أو A572 مع خصائص تأثير درجات الحرارة المنخفضة المعتمدة، والتي تم اختيارها وفقًا لأساس تصميم المشروع. يتم توفير شهادات المواد لكل لوحة وقسم.

س2: كيف يتم تطبيق الحماية من التآكل؟

A2: يتم إطلاق النار على الأسطح إلى Sa 2.5، ثم يتم تغليفها بنظام بحري من مادة أولية غنية بالزنك، ووسيط إيبوكسي، وطبقة نهائية من البولي يوريثين، أو مجلفنة بالغمس الساخن وفقًا لمعايير ISO 1461 للمكونات الأصغر. يتجاوز إجمالي سمك النظام عادة 240 ميكرومتر.

س3: هل يمكنك تلبية متطلبات المجتمع الطبقي؟

ج3: يتوافق نظام التصنيع ومراقبة الجودة الخاص بنا مع ممارسات DNV وABS وCCS، ونعمل وفقًا لمتطلبات اللحام والاختبارات غير التدميرية التي يحددها مشروعك. نرحب بمسح الطرف الثالث في أي مرحلة.

س 4: ما هي قدرتك على تسليم المكونات البحرية؟

ج4: يتم إنتاج منصات توربينات الرياح البحرية العائمة في مصنع تشينغداو الخاص بنا، والذي يتمتع بقدرة معالجة سنوية تزيد عن 20000 طن من المكونات الفولاذية، ويقع على بعد 36 كم من ميناء تشينغداو، لذلك يتم شحن الدفعات البحرية الكبيرة بكفاءة عن طريق البحر.
